1.1 Latar Belakang
perkembangan teknologi informasi saat ini semakin berkembang dengan pesat. Teknologi informasi berkembang cepat dengan meningkatnya perkembangan komputer dengan piranti pendukungnya serta perkembangan teknologi komunikasi. Dengan berkembangnya teknologi tersebut, masyarakat semakin canggih dan teknik, visi dan misi, dan menyusun siasat sehingga dapat menyesuaikan dengan dengan laju perkembangan teknologi. Teknologi Informasi memegang peranan terdepan dalam pembinaan Sumber Daya Manusia (SDM) sangat berperan dalam kehidupan sehari-hari. Dimana perkembangan komputer dapat mempermudah manusia untuk mencari sesuatu atau mengerjakan sesuatu melalui teknologi tersebut.
1.2 Tujuan
Tujuan didirikannya PT Maniac Net yaitu sebagai penyedia jasa layanan internet memberikan jasa koneksi internet dengan harga murah dan kecepatan aksesnya lebih. PT maniac Net menyediakan solusi layanan koneksi internet yang cocok untuk Internet Cafe, Perusahaan, Kantor Pemerintahan, Sekolah .
1.3 Ruang Lingkup
Ruang lingkup pada pembuatan proposal ini yaitu permasalahan jaringan LAN (local area network) pada kantor dan warnet game station PT Maniac Net, , konektivitas antara komputer yang satu dengan komputer yang lainnya dan spesifikasi hardware dan software komputer yang digunakan dalam jaringan.
Ruang lingkup pada pembuatan proposal ini yaitu permasalahan jaringan LAN (local area network) pada kantor dan warnet game station PT Maniac Net, , konektivitas antara komputer yang satu dengan komputer yang lainnya dan spesifikasi hardware dan software komputer yang digunakan dalam jaringan.
2. Skema Jaringan
Pada skema jaringan LAN disistem ini menggunakan topologi star, terdapat sebuah terminal pusat (hub/switch) yang mengatur dan mengendalikan semua kegiatan komunikasi data. Trafik data mengalir dari node ke terminal pusat dan diteruskan ke node (station) tujuan. Pada topologi ini terdapat kelebihannya yaitu simpul terpusat sehingga memudahkan untuk manajemen control. Terdapat juga kelemahanya, yaitu dapat terjadi collusion bila terjadi traffic data yang sangat tinggi.
Gambar I
Blok Diagram Jaringan LAN Komputer Kantor dan Warnet Game Station
PT Maniac Net
Blok Diagram Jaringan LAN Komputer Kantor dan Warnet Game Station
PT Maniac Net
Keterangan dari gambar blok diagram jaringan LAN (local area network) pada kantor dan warnet game station di PT Sentosa Net diatas adalah sebagai berikut :
1. Modem Radio berfungsi untuk mengubah sinyal analog menjadi sinyal digital, modem radio terhubung ke PC router.
2. PC Router pada blok diagram diatas berfungsi sebagai limit bandwidth, default gateway. Menggunakan 2 buah network interface card (NIC). NIC pertama dihubungkan pada modem radio. NIC ke dua di hubungkan ke switch CISSCO catalyst series XL 24 Port, yang membagi bandwidth ke host/client (workstation).
3. Radius Server disini berfungsi sebagai mengatur akses WiFi (Wireless Fidelity)/ hotspot . Pada komputer Radius server terdapat satu network interface card (NIC).
4. RT-RW Net Router berfungsi sebagai mengatur akses jaringan untuk client yang menggunakan atau berlangganan fasilitas rt-rw net. Pada komputer server terdapat satu network interface card (NIC).
5. Web Server berfungsi menerima permintaan HTTP(Hyper Text Terminal Procol) dari klien yang dikenal dengan browser web dan mengirimkan kembali hasilnya dalam bentuk halaman – halaman web yang umumnya berbentuk dokumen HTML. Pada Komputer Web Server terdapat 1 network interface card (NIC).
6. Remote Client disini berfungsi untuk meremote komputer router. Pada komputer remote client terdapat 1 network interface card (NIC).
7. Billing server digunakan untuk mengetahui durasi dan biaya yang dikeluarkan oleh user ketika mengakses PC Client. Billing yang digunakan pada warnet dan game station PT. Shirin Indah Kirana (SHIRKANET) adalah Billing Explorer Deskpro 6 (2007) dengan 30 client. Pada billing server juga terdapat satu network interface card (NIC).
1. Modem Radio berfungsi untuk mengubah sinyal analog menjadi sinyal digital, modem radio terhubung ke PC router.
2. PC Router pada blok diagram diatas berfungsi sebagai limit bandwidth, default gateway. Menggunakan 2 buah network interface card (NIC). NIC pertama dihubungkan pada modem radio. NIC ke dua di hubungkan ke switch CISSCO catalyst series XL 24 Port, yang membagi bandwidth ke host/client (workstation).
3. Radius Server disini berfungsi sebagai mengatur akses WiFi (Wireless Fidelity)/ hotspot . Pada komputer Radius server terdapat satu network interface card (NIC).
4. RT-RW Net Router berfungsi sebagai mengatur akses jaringan untuk client yang menggunakan atau berlangganan fasilitas rt-rw net. Pada komputer server terdapat satu network interface card (NIC).
5. Web Server berfungsi menerima permintaan HTTP(Hyper Text Terminal Procol) dari klien yang dikenal dengan browser web dan mengirimkan kembali hasilnya dalam bentuk halaman – halaman web yang umumnya berbentuk dokumen HTML. Pada Komputer Web Server terdapat 1 network interface card (NIC).
6. Remote Client disini berfungsi untuk meremote komputer router. Pada komputer remote client terdapat 1 network interface card (NIC).
7. Billing server digunakan untuk mengetahui durasi dan biaya yang dikeluarkan oleh user ketika mengakses PC Client. Billing yang digunakan pada warnet dan game station PT. Shirin Indah Kirana (SHIRKANET) adalah Billing Explorer Deskpro 6 (2007) dengan 30 client. Pada billing server juga terdapat satu network interface card (NIC).
8. Pada jaringan diatas terdapat workstation yaitu PC client. Dalam melakukan koneksi ke internet, PC client melewati router yang kemudian akan diteruskan ke Radio. Hal yang sama pun dilakukan apabila client ingin mengakses internet untuk game online.
Tabel I Spesifikasi TCP/IP
3.1 Spesifikasi Perangkat Keras
Pada jaringan Local Area Network (LAN) mengandung perangkat keras dan perangkat lunak. Perangkat keras komputer adalah semua bagian fisik computer dan perangkat lunak yang menyediakan instruksi buat perangkat keras untuk menyelesaikan tugasnya. Komputer server yang dipakai oleh kantor dan warnet game station PT Maniac Net mempunyai spesifikasi perangkat keras sebagai berikut :
Tabel II Spesifikasi Perangkat keras komputer Radius Server :
Tabel III Spesifikasi Perangkat keras komputer WEB Server
Tabel IV Spesifikasi Perangkat keras komputer Biling Server
Tabel V Spesifikasi Perangkat keras PC Remote Client
Router berfungsi untuk menghubungkan sejumlah LAN (local area network) atau traffic dari masing-masing LAN(local area network) yang terisolasi dengan baik. Router dapat menentukan jalur optimal antara dua sistem. Router yang digunakan di kantor dan warnet game station PT Maniac Net berupa perangkat keras komputer, spesifikasinya antara lain :

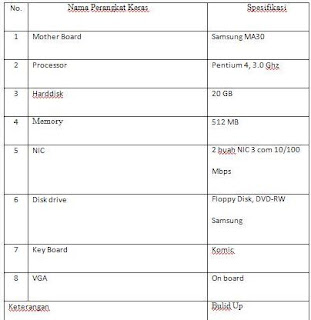

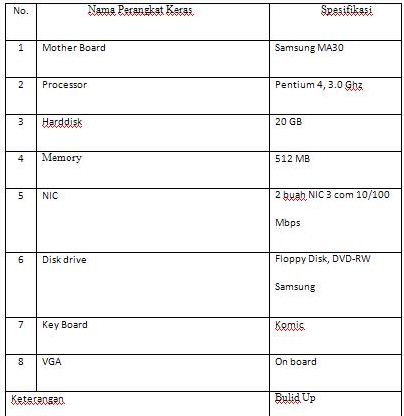

Tabel VI Spesifikasi Perangkat keras komputer Router:
Di kantor dan warnet game station PT Maniac Net terdapat beberapa media komunikasi jaringan antara lain :
1. Switch
Switch yaitu perangkat yang digunakan untuk menghubungkan node yang satu dengan node yang lainnya sehingga terbentuklah suatu jaringan. PT Maniac Net enggunakan tiga buah Switch Hub, Switch Hub pertama Cissco Catalyst 2900 series XL 24 port menghubungkan antara router dengan server dan dengan switch yang lainnya. Dua buah Switch Hub yang lainnya masing-masing D-Link 16 Port menghubungkan antara client dengan billing server.
2. Kabel dan Konektor
Kabel Unshielded Twisted Pair (UTP) cat 5e dengan konektor RJ-45.
1. Switch
Switch yaitu perangkat yang digunakan untuk menghubungkan node yang satu dengan node yang lainnya sehingga terbentuklah suatu jaringan. PT Maniac Net enggunakan tiga buah Switch Hub, Switch Hub pertama Cissco Catalyst 2900 series XL 24 port menghubungkan antara router dengan server dan dengan switch yang lainnya. Dua buah Switch Hub yang lainnya masing-masing D-Link 16 Port menghubungkan antara client dengan billing server.
2. Kabel dan Konektor
Kabel Unshielded Twisted Pair (UTP) cat 5e dengan konektor RJ-45.
3.2 Spesifikasi Perangkat Lunak
Perangkat lunak adalah program komputer yang isinya dapat diubah dengan mudah dan digunakan untuk mengontrol perangkat keras dan lain-lain. Perangkat lunak yang digunakan pada masing-masing PC di kantor dan warnet game station PT Maniac Net dapat saya jelaskan pada bebakan dijelaskan pada paragraf di bawah ini. Spesifikasi perangkat lunak pada komputer server antara lain :
Perangkat lunak adalah program komputer yang isinya dapat diubah dengan mudah dan digunakan untuk mengontrol perangkat keras dan lain-lain. Perangkat lunak yang digunakan pada masing-masing PC di kantor dan warnet game station PT Maniac Net dapat saya jelaskan pada bebakan dijelaskan pada paragraf di bawah ini. Spesifikasi perangkat lunak pada komputer server antara lain :
Tabel VIII Spesifikasi Perangkat Lunak Komputer Radius Server
Tabel XI Spesifikasi Perangkat Lunak PC Client
3.3 Anggaran Biaya
• Biaya Perangkat keras komputer Radius Server = Rp. 5.500.000
• Biaya Perangkat keras komputer WEB Server =Rp. 4.000.000
• Biaya Perangkat keras komputer Biling Server =Rp 4.500.00
• Perangkat keras PC Remote Client = Rp. 3.000.000
• Perangkat keras komputer Router =Rp. 6.500.000
• Perangkat keras PC Client = Rp. 60.000.000 (15 PC)
• Perangkat Lunak Komputer Radius Server = Rp. 4.000.000
• Perangkat Lunak Komputer WEB Server = Rp. 3.500.000
• Perangkat Lunak Komputer Billing Server =Rp. 3.000.000
• Perangkat Lunak Komputer Remote Client = Rp. 3.000.000
• Perangkat Lunak PC Client = Rp. 3.500.000
• Biaya Perangkat keras komputer Radius Server = Rp. 5.500.000
• Biaya Perangkat keras komputer WEB Server =Rp. 4.000.000
• Biaya Perangkat keras komputer Biling Server =Rp 4.500.00
• Perangkat keras PC Remote Client = Rp. 3.000.000
• Perangkat keras komputer Router =Rp. 6.500.000
• Perangkat keras PC Client = Rp. 60.000.000 (15 PC)
• Perangkat Lunak Komputer Radius Server = Rp. 4.000.000
• Perangkat Lunak Komputer WEB Server = Rp. 3.500.000
• Perangkat Lunak Komputer Billing Server =Rp. 3.000.000
• Perangkat Lunak Komputer Remote Client = Rp. 3.000.000
• Perangkat Lunak PC Client = Rp. 3.500.000
Total Anggaran Biaya = Rp 100.500.000
3.4 Time Table Pengerjaan Project
4. Masalah
4.1 Permasalahan Pokok
permasalahan-permasalahan yang ada pada kantor dan warnet game station PT Maniac Net yaitu :
1. PC Client terkena virus sehingga tidak dapat di startup
2. Beberapa online game seperti RF- Elven setelah mengalami maintenance server
3. Terjadi collision bila traffic data cukup tinggi, semua komunikasi akan ditunda (kelemahan topologi star)
permasalahan-permasalahan yang ada pada kantor dan warnet game station PT Maniac Net yaitu :
1. PC Client terkena virus sehingga tidak dapat di startup
2. Beberapa online game seperti RF- Elven setelah mengalami maintenance server
3. Terjadi collision bila traffic data cukup tinggi, semua komunikasi akan ditunda (kelemahan topologi star)
4.2 Pemecahan Masalah
Untuk pemecahan masalah yang terjadi pada PT Maniac Net pada topologi star dapat diatasi dengan mengganti piranti hub dengan switch kerena switch merupakan konsetrator yang memiliki manajemen trafik data lebih baik di bandingkan hub.
Untuk pemecahan masalah yang terjadi pada PT Maniac Net pada topologi star dapat diatasi dengan mengganti piranti hub dengan switch kerena switch merupakan konsetrator yang memiliki manajemen trafik data lebih baik di bandingkan hub.
sumber referensi:
http://oinkseterez.wordpress.com/2010/11/08/proposal-admin-support-jaringan-warnet-pt-sentosa-net/
